[Module] Arduino Nano 마이크로컨트롤러 모듈 (TRMCU04 v0.1)

GO TO INDEX



1. 설명

Arduino Nano 를 이용한 마이크로 컨트롤러 모듈 제작



2. 하드웨어

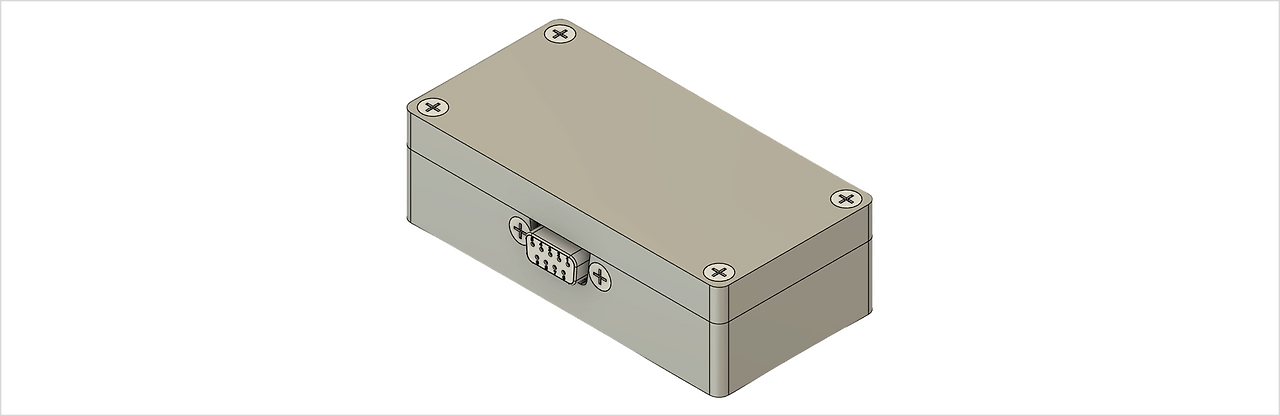

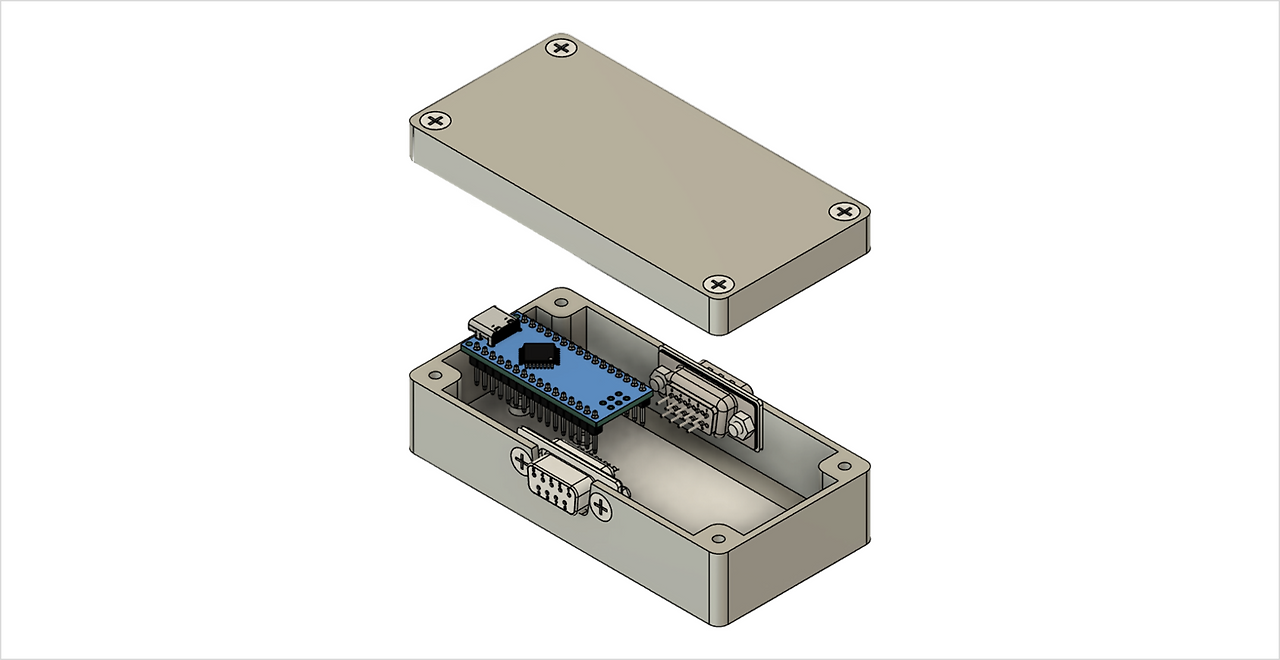

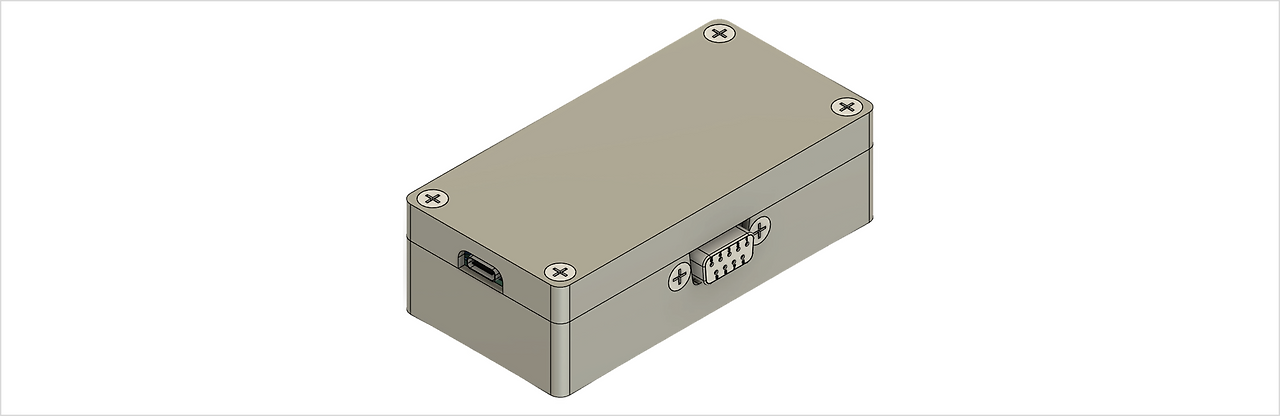

1) 기구부품 디자인







TRMCU04_STL_260331.zip

1.30MB

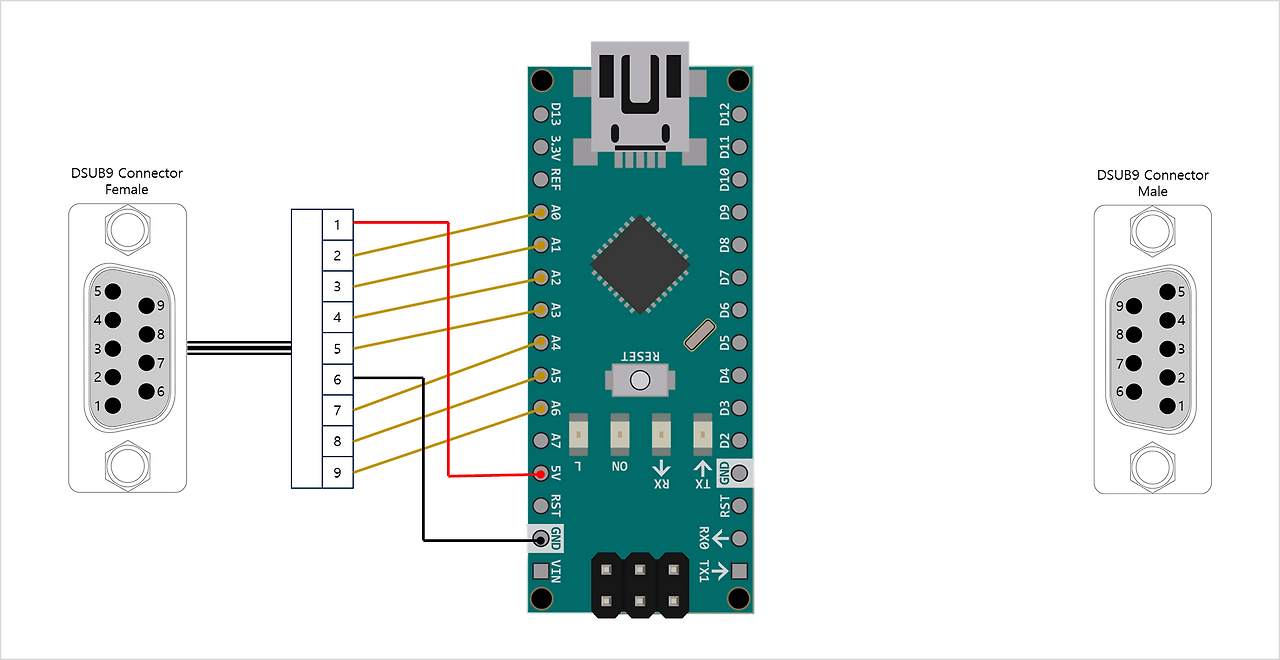

2) 전자부품 와이어링



3) 구매부품 목록

부품명	수량 (EA)	설명
Arduino Nano	1
DSUB9 Connector Male	1	DSUB9 커넥터 (수)
DSUB9 Connector Female	1	DSUB9 커넥터 (암)
볼트 M3x12 (접시머리) 볼트 M3x6 (접시머리) 볼트 M3x5 (둥근머리) 너트 M3	4 4 4 4	M3 볼트/너트



3. 참조

1) 3D 모델 참조

[1] Arduino Nano 3D 모델 참조



2) 이미지 참조

[1] Arduino Nano 이미지 참조
