[Module] Arduino UNO r3 마이크로컨트롤러 모듈 (TRMCU01 v0.2)

GO TO INDEX



1. 설명

아두이노 UNO 를 이용한 마이크로 컨트롤러 모듈 제작


2. 하드웨어

1) 기구부품 디자인

기구부품 디자인 [1][2]

기구부품 디자인 [1][2]




TRMCU01_STL_v0.2

6.11MB

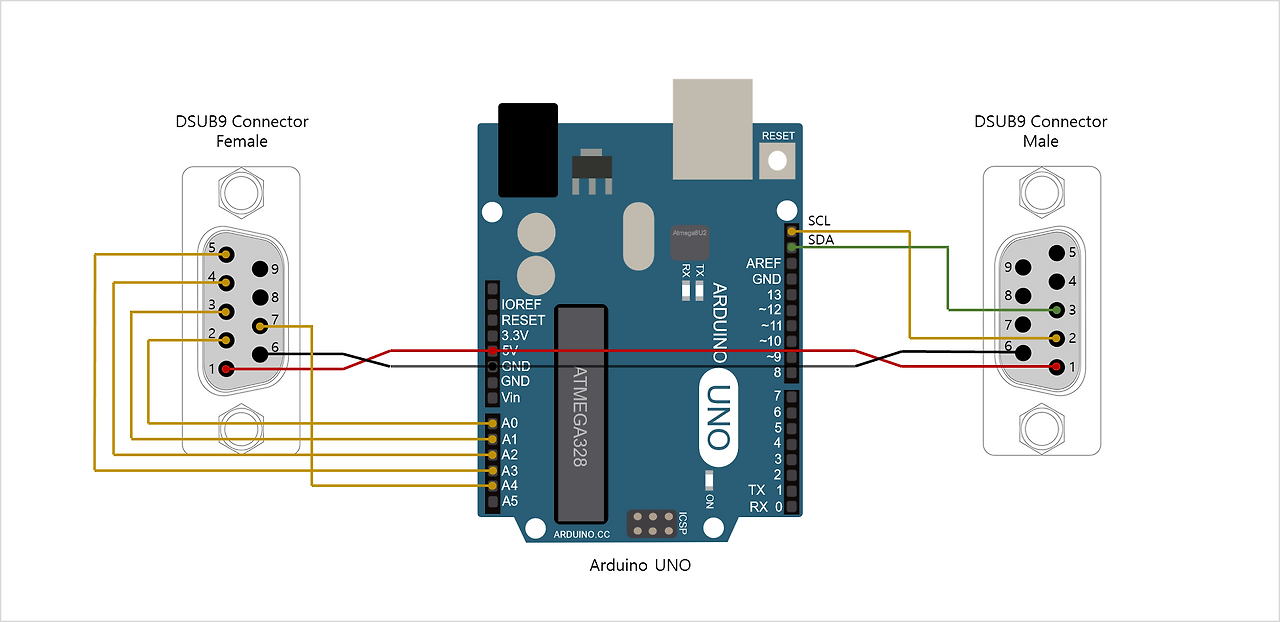

2) 전자부품 와이어링

전자부품 와이어링 [3][4]



3) 구매부품 목록

부품명	수량 (EA)	설명
Arduino UNO r3	1	아두이노 UNO r3
DSUB9 Connector Male	1	DSUB9 커넥터 (수)
DSUB9 Connector Female	1	DSUB9 커넥터 (암)
볼트 M3x12 (접시머리) 볼트 M3x6 (접시머리) 볼트 M3x5 (둥근머리) 너트 M3	4 4 4 4	M3 볼트/너트

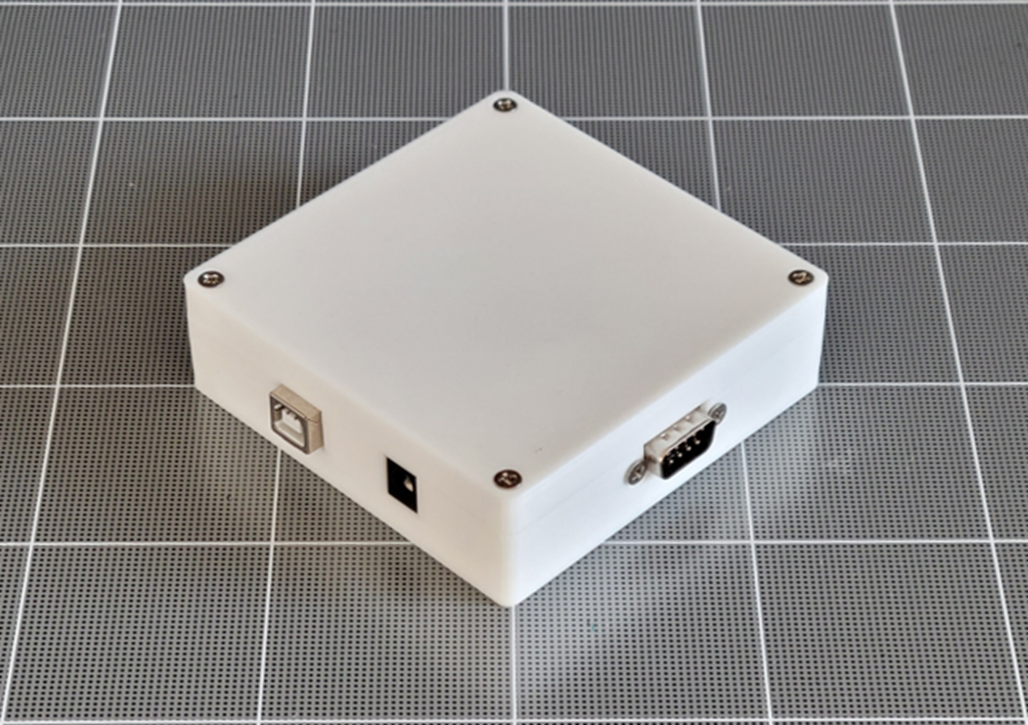

3. 모듈 이미지



4. 참조

[1] Arduino UNO 3D 모델 출처
[2] DSUB9 커넥터 3D 모델 출처
[3] Arduino UNO 이미지 출처
[4] DSUB9 커넥터 이미지 출처
