[Module] Arduino WeMos D1 mini 마이크로컨트롤러 모듈 (TRMCU03 v0.1)

GO TO INDEX



1. 설명

Arduino WeMos D1 mini 마이크로컨트롤러 모듈 제작



2. 하드웨어

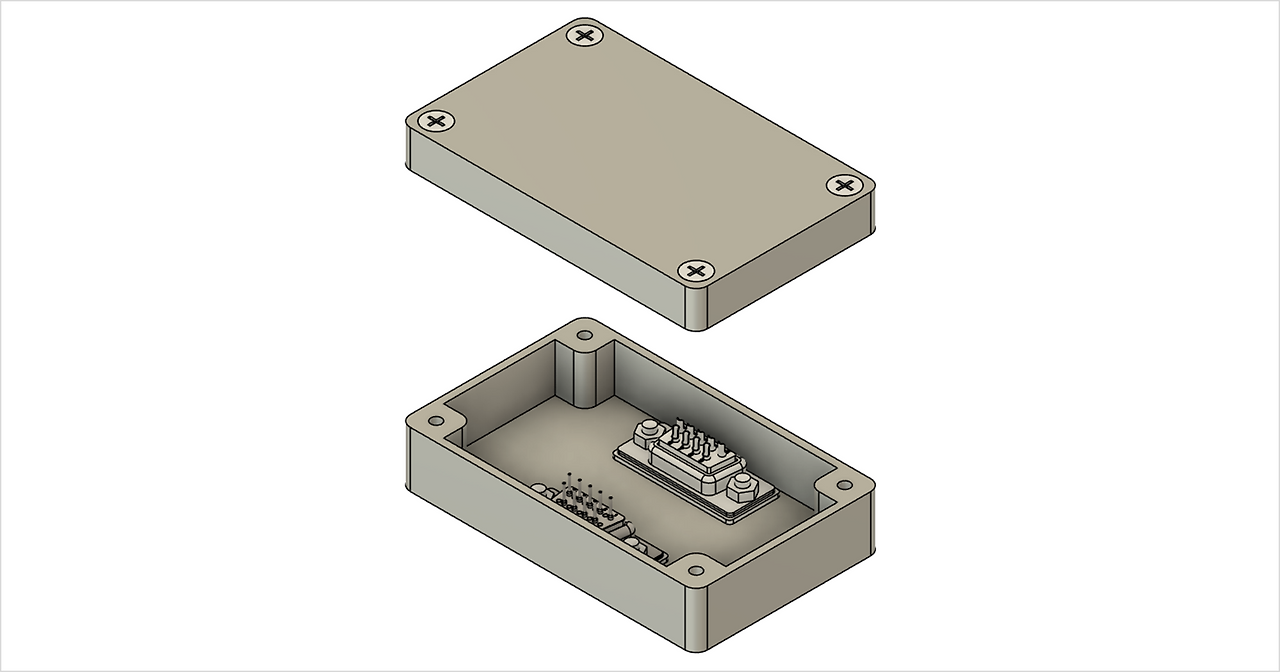

1) 기구부품 디자인





기구부품 디자인 [1][2]



TRMCU03_STL_v0.1_260331.zip

1.46MB



2) 전자부품 와이어링

전자부품 와이어링 [3][4]



Arduino WeMos D1 mini	DSUB9 Female	DSUB9 Male
D1		2
D2		3
GND	6	6
5V	1	1
	5	5



3) 구매부품 목록

부품명	수량 (EA)	설명
Arduino WeMos D1 mini	1
DSUB9 Connector Male	1	DSUB9 커넥터 (수)
DSUB9 Connector Female	1	DSUB9 커넥터 (암)
볼트 M3x12 (접시머리) 볼트 M3x6 (접시머리) 볼트 M2.5x5 (둥근머리) 너트 M3	4 4 4 4	M3 볼트/너트



3. 모듈 이미지

TBD



4. 참조

1) 3D 모델 출처

[1] Arduino WeMos D1 mini 모델 출처

[2] DSUB9 커넥터 3D 모델 출처



2) 이미지 출처

[3] Arduino WeMos D1 mini 이미지 출처

[4] DSUB9 커넥터 이미지 출처
