[Module] Arduino WeMos D1 R1 마이크로컨트롤러 모듈 (TRMCU02 v0.2)

GO TO INDEX



1. 설명

Arduino WeMos D1 R1 마이크로컨트롤러 모듈 제작



2. 하드웨어

1) 기구부품 디자인

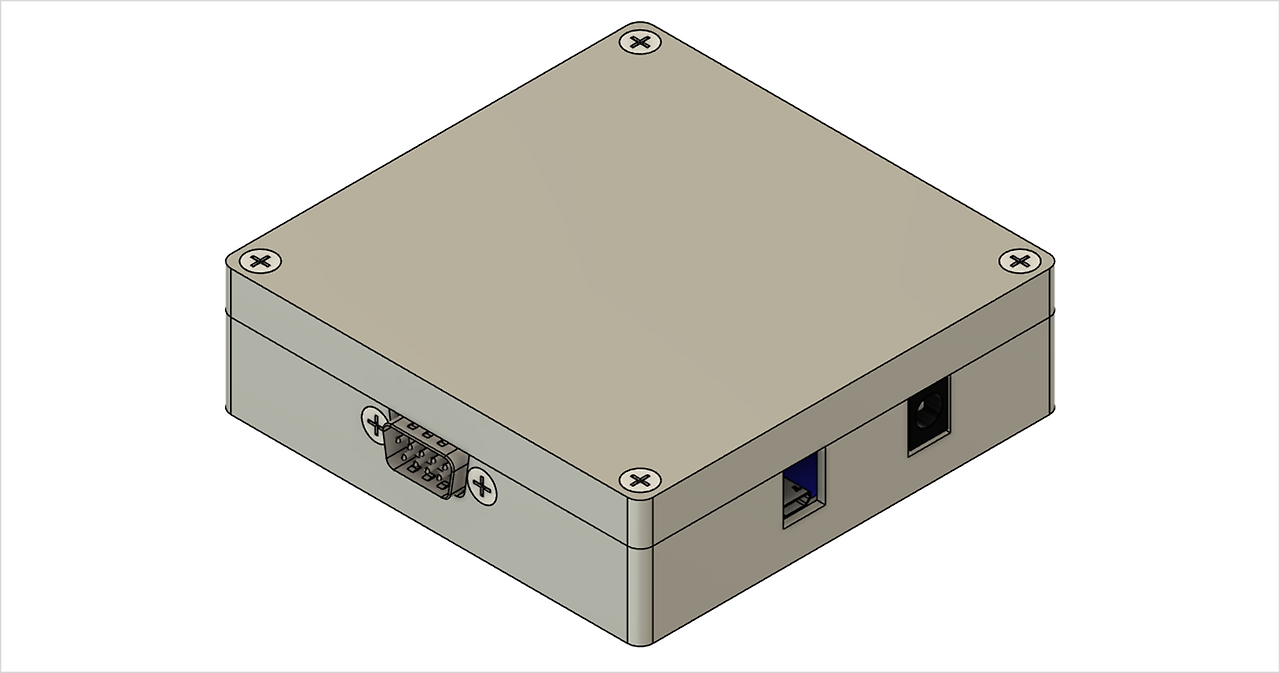

기구부품 디자인 [1][2]

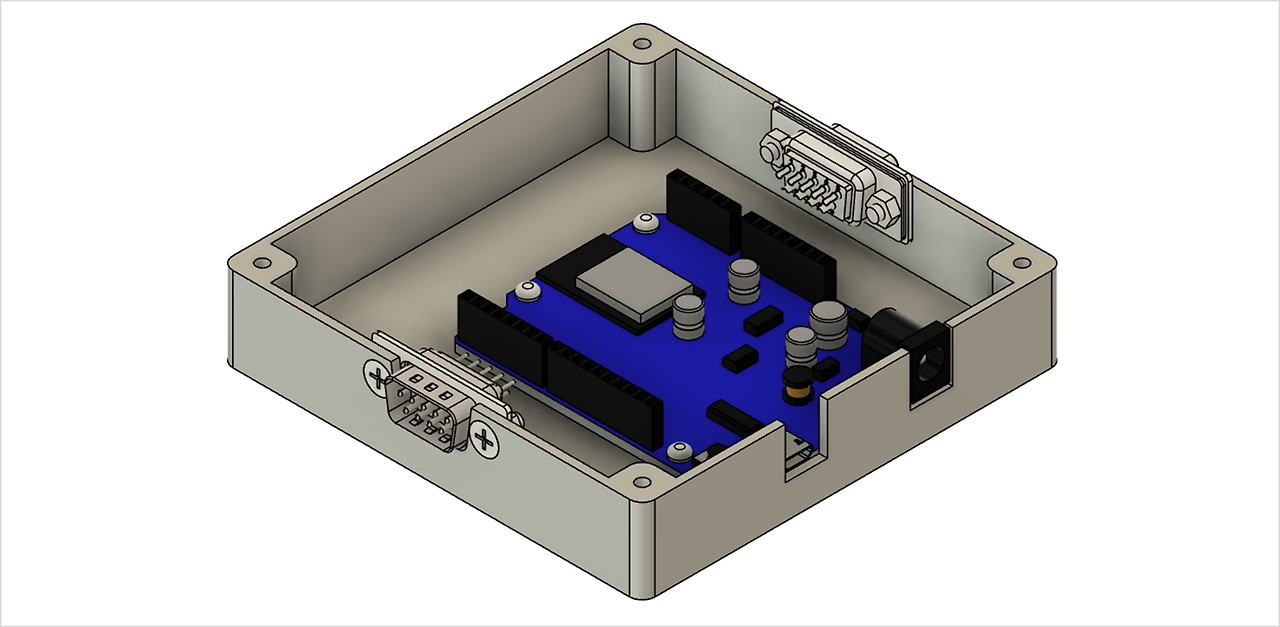

기구부품 디자인 [1][2]

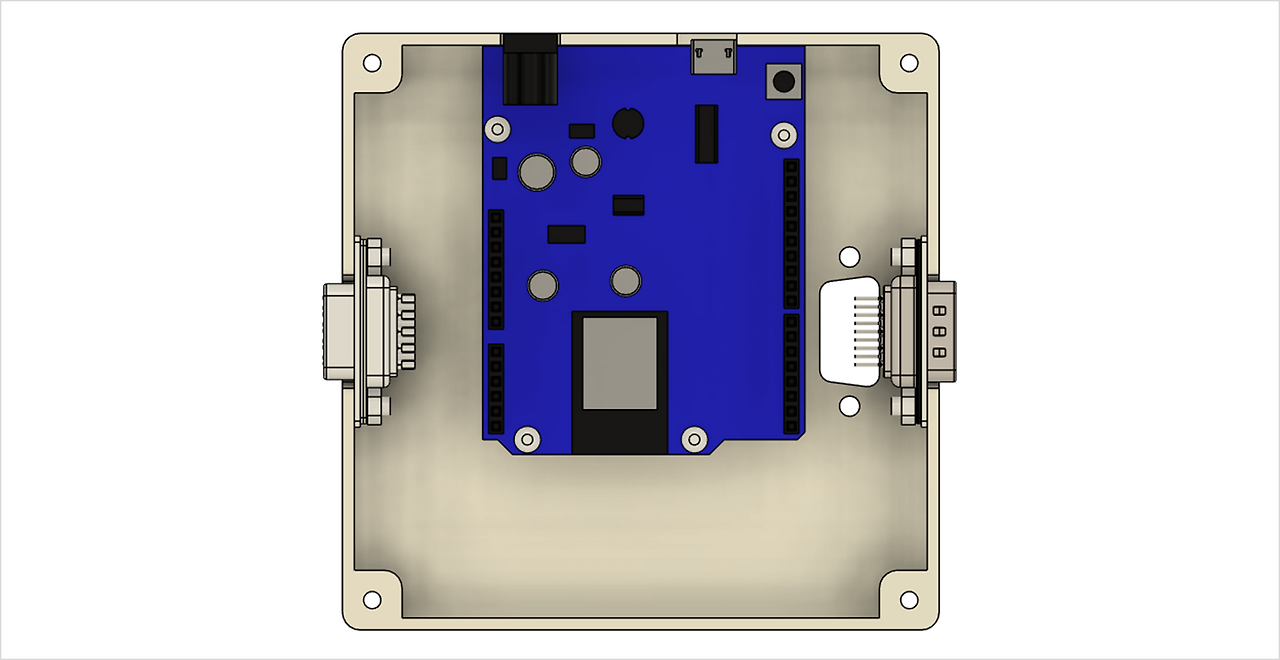

기구부품 디자인 [1][2]



TRMCU02_STL_v0.2_260224.zip

0.97MB



2) 전자부품 와이어링

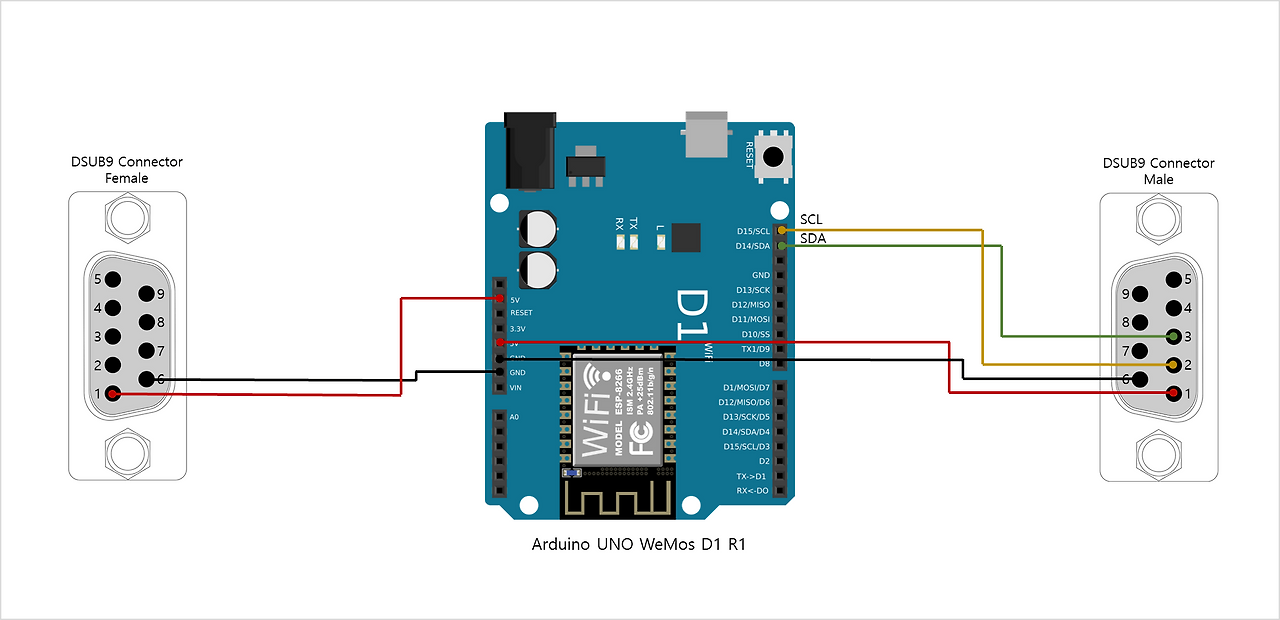

전자부품 와이어링 [3][4]



DSUB9 Female	Arduino WeMos D1 R1	DSUB9 Male
1	5V	1
6	GND	6
	D15/SCL	2
	D14/SDA	3



3) 구매부품 목록

부품명	수량 (EA)	설명
Arduino WeMos D1 R1	1
DSUB9 Connector Male	1	DSUB9 커넥터 (수)
DSUB9 Connector Female	1	DSUB9 커넥터 (암)
볼트 M3x12 (접시머리) 볼트 M3x6 (접시머리) 너트 M3	4 4 4	M3 볼트/너트
볼트 M2.5x5 (둥근머리)	4	M2.5 볼트



3. 모듈 이미지

TBD



4. 참조

[1] Arduino WeMos D1 R1 3D 모델 출처

[2] DSUB9 커넥터 3D 모델 출처

[3] Arduino WeMos D1 R1 이미지 출처

[4] DSUB9 커넥터 이미지 출처
