[Module] PCA9685 보드 사용 RC 서보모터 드라이버 모듈 (TRMOTORDRV01 v0.1)

GO TO INDEX



1. 설명

PCA9685 보드를 사용한 RC 서보모터 드라이버 모듈 제작



2. 하드웨어

1) 기구부품 디자인

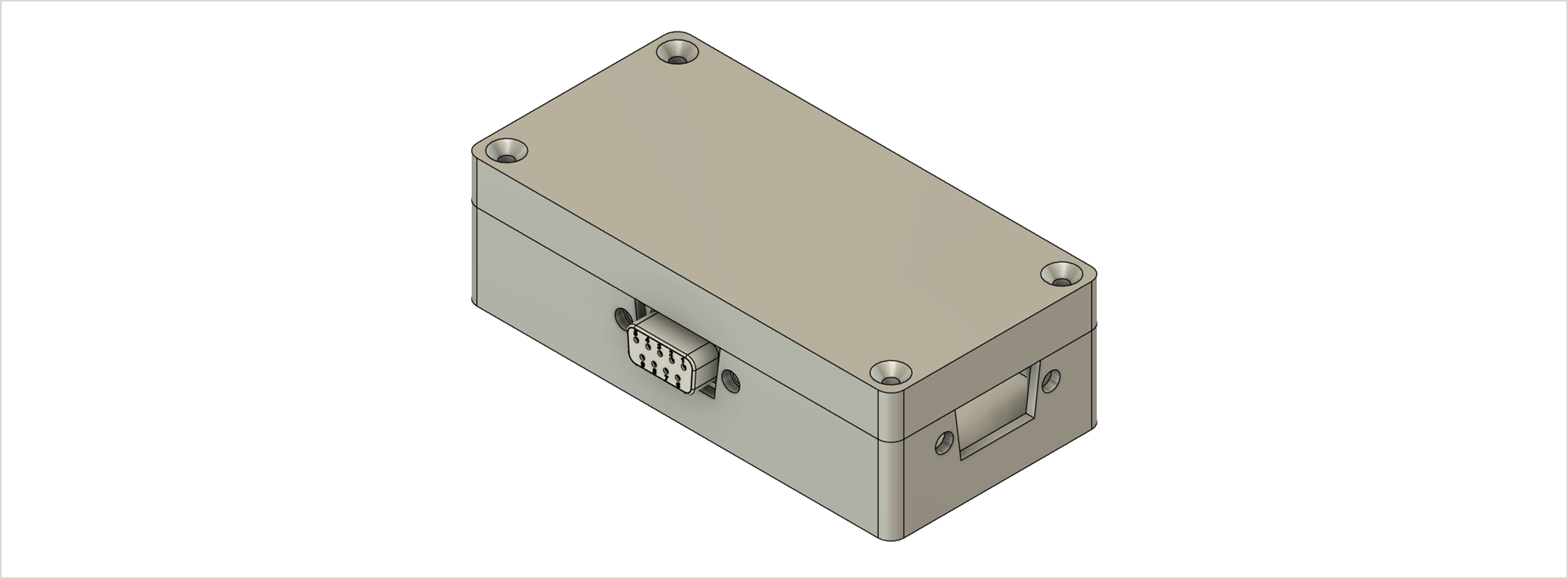

기구부품 디자인 [1][2]

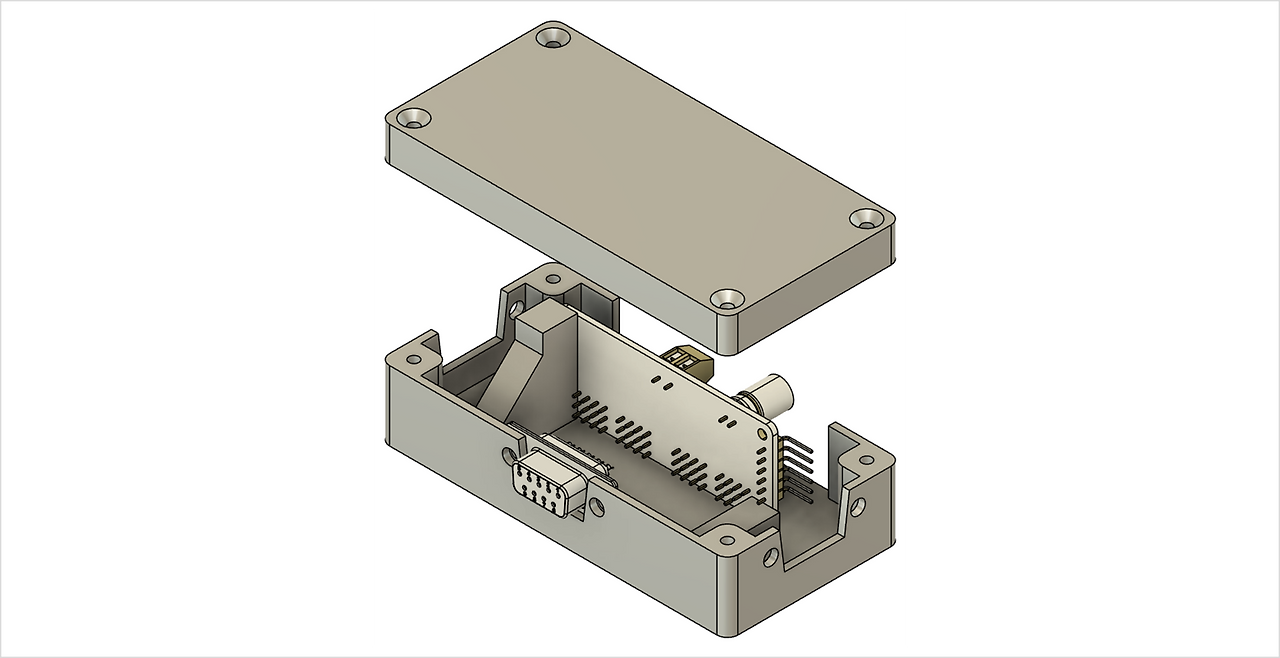

기구부품 디자인 [1][2]

기구부품 디자인 [1][2]





TRMOTORDRV01_STL_v0.1.zip

0.91MB



2) 전자부품 와이어링

전자부품 와이어링 [3][4]

3) 구매부품 목록

부품명	수량 (EA)	설명
PCA9685	1	RC 서보모터 드라이버
DSUB9 Connector Female	1	DSUB9 커넥터 (암)
볼트 M3x12 (접시머리) 볼트 M3x6 (접시머리) 볼트 M3x6 (둥근머리) 너트 M3	4 2 3 2	M3 볼트/너트



3. 참조

[1] PCA9685 3D 모델 출처

[2] DSUB9 커넥터 3D 모델 출처

[3] PCA9685 이미지 출처

[4] DSUB9 커넥터 이미지 출처
